PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา

ประเภท: เครื่องตัดตาย ความสามารถในการผลิต: 75 แผ่น/นาที
สูงสุด ความกว้างที่ใช้งานได้: 1670 มม น้ําหนัก: 23000 กก
การรับประกัน: 1 ปี โวลเตชั่น: 380 โวลต์
ขนาด: 6900 (+2300) * 3000 (+2300) * 2550 มม. สูงสุด ขนาดแผ่น: 1670 * 1210 มม
นาที. ขนาดแผ่น: 520 * 460 มม ความสูงของกองอาหาร: 300 มม
ความสูงของกองส่ง: 1300 มม. <i>Max.</i> <b>สูงสุด</b> <i>Die-Cutting Size</i> <b>ขนาดไดคัท</b>: 1650 * 1200 มม
ขนาดการไล่ล่าภายใน: 1660 * 1215 มม ขนาดแผ่นไดคัท: 1680 * 1186 มม
ความสูงของกฎการตัด: 23.8 มม ความหนาของแผ่นตัด: 7 มม
ความแม่นยำในการตัดแบบไดคัท: ≤ ± 0.25 มม
เน้น:

0เครื่องตัดกระดาษขนาด 25 มม

,

เครื่องตัดแผ่นกระดาษ

,

เครื่องตัดกระดาษแบบตายแบบอัตโนมัติเต็ม

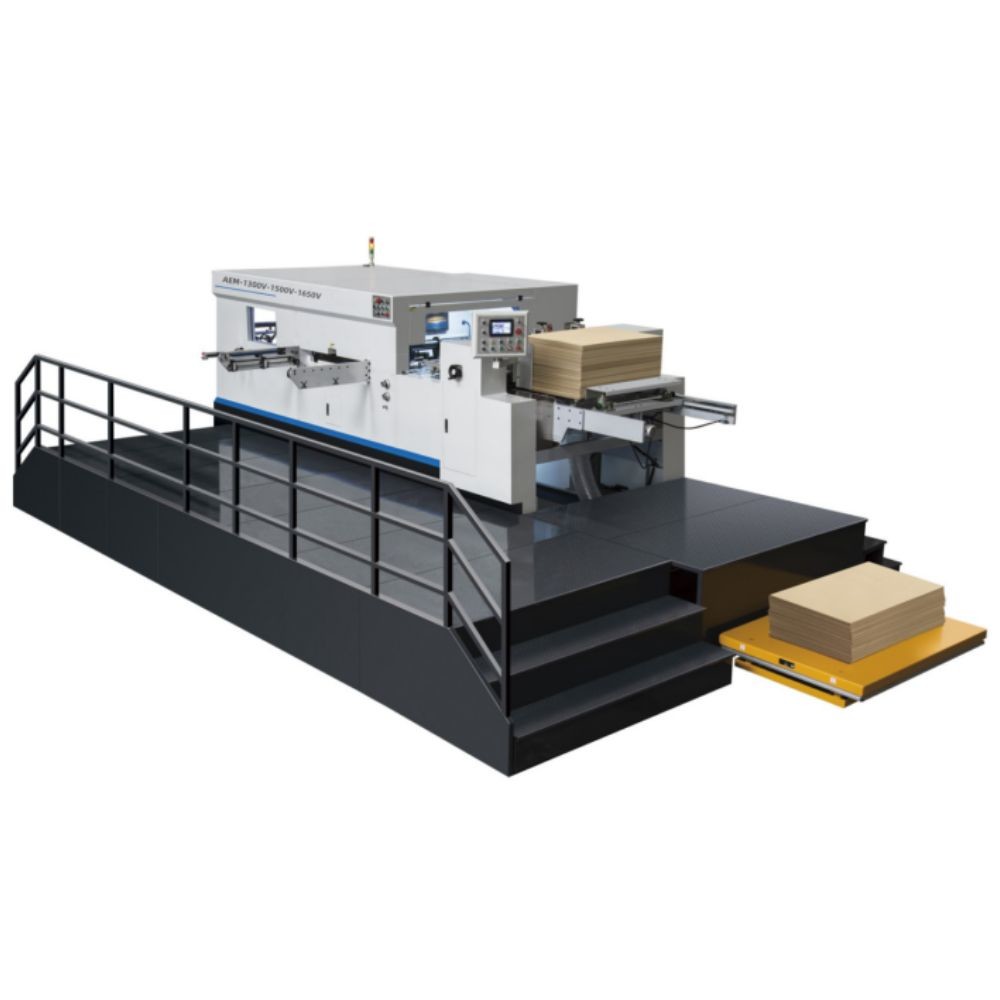

PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 0
PRY-1650V อัตโนมัติเครื่องตัดเจาะ

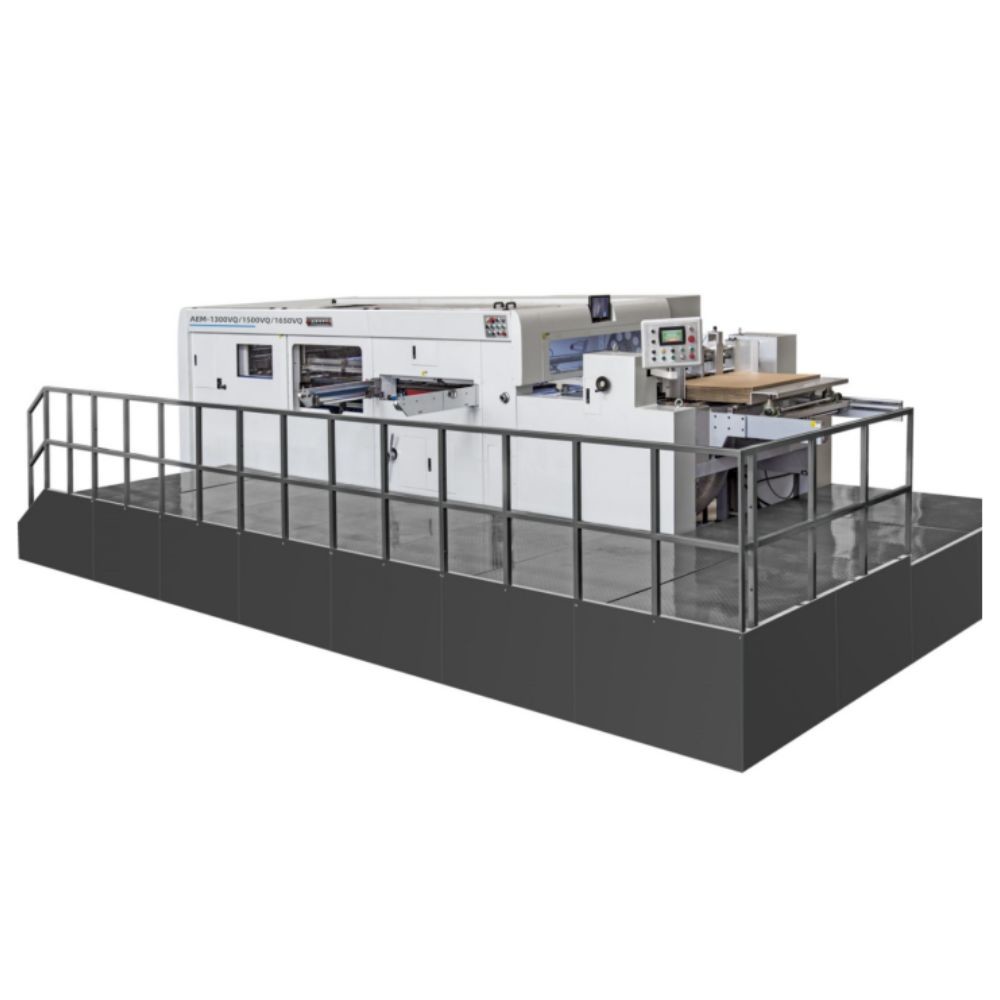

PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 1PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 2
PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 3
PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 4
ลักษณะ
1. เครื่องพิมพ์พลาเทนถูกขับเคลื่อนโดยเครื่องยนต์หลักของไต้หวัน TECO พร้อมเครื่องเปลี่ยน Panasonicการทํางานของเครื่องจักรทั้งหมดถูกควบคุมโดย PLC ระบบควบคุมกลางที่สามารถตรวจสอบสถานะการทํางานและทดสอบสถานะไม่ธรรมดาเป็นทางการและบันทึกสถานะการทํางาน.ตามมาตรฐานความปลอดภัยของยุโรป เราออกแบบอย่างสมเหตุสมผล เพื่อให้การใช้งานและความปลอดภัย เป็นการผสมผสานที่สมบูรณ์แบบ
2ระบบเตือนระดับสูงของการเริ่มต้นจะเตือนผู้ประกอบการที่จะออกจากพื้นที่ที่ไม่ปลอดภัยเครื่องจับลมจะแยกและหยุดโดยอัตโนมัติ ซึ่งลดการเสียของกระดาษ, ป้องกันบุคลากรและอุปกรณ์
3การพัฒนาอุปกรณ์ที่วางไว้ก่อนและอุปกรณ์ที่ให้อาหารและส่งกระดาษโดยไม่หยุดลดเวลาในการวางไว้, ปรับปรุงประสิทธิภาพของเครื่องจักรและเพิ่มรายได้ของคุณ
4องค์ประกอบไฟฟ้าและอากาศจากยุโรป, ญี่ปุ่น และไต้หวันที่ได้รับการเลือก เพิ่มความมั่นคงของเครื่องจักรและลดความถี่ของความไม่มีชีวิต
5.เมนฟรีมและฐานใช้เหล็กแกรฟิตทรงกลมความแข็งแรงสูง QT500-7 ซึ่งถูกประมวลผลโดยตรงโดยศูนย์ควบคุมจํานวนรับประกันว่าเครื่องทํางานได้อย่างมั่นคงในระยะเวลานาน เมื่อมีแรงกดดันสูงคอร์ของเครื่องพิมพ์แผ่น เช่น แคลนแชฟต์, เครื่องยางเวิร์ม เป็นเหล็กสแตนเลสชั้นสูงที่นําเข้า
6ระบบหล่อลื่นสําหรับส่วนกลางมีอุปกรณ์แสดงความดันน้ํามันและอุปกรณ์เตือนสําหรับความดันน้ํามันและอากาศที่ไม่เพียงพอ
7การให้การฝึกอบรมทางเทคนิคระยะยาวและครบถ้วน รวมทั้งการบํารุงรักษาแบบฟรีทันทีเป็นเวลาหนึ่งปีเครื่องของเรามีการออกแบบที่สมบูรณ์แบบการติดตั้งที่แม่นยํา ความมั่นคงสูง ความปลอดภัยสูง เสียงน้อย
ปริมาตรเทคนิค
PRY-1650V อัตโนมัติเครื่องตัดเจาะ
รุ่น
PRY-1650V
ขนาดแผ่นสูงสุด
1670 × 1210 มม.
ขั้นต่ํา ขนาดแผ่น
520 × 460 มิลลิเมตร
ความสูงของค้อนอาหาร
300 มม.
ความสูงของค้อนส่ง
1300 มม.
ขนาดขั้นสูงสุด
1650 × 1200 มม.
ขนาดของเครื่องไล่ล่าภายใน
1660 × 1215 มม.
ขนาดของแผ่นตัดด้วยเครื่องเจาะ
1680 × 1186 มิลลิเมตร
การลดความสูงของกฎ
23.8 มิลลิเมตร
การตัดความหนาของแผ่น
7 มม.
ระดับสต๊อก
กระดาษกระดาษ: 0.25 mm
กระดาษท่อ: < 8 มม
ความแม่นยําในการตัด
≤ ± 0.25 มม.
แม็กซ์ ความดันในการตัด
300 ตัน
ความเร็วสูงสุด
4500 S/H
ขั้นต่ําของ Gripper
7 มม.
การจัดส่งอากาศ
0.6 - 0.7 Mpa, 0.36 m3/min
ความต้องการพลังงาน
3 ขั้นตอน 380 V 50 Hz
พลังงานเครื่องยนต์หลัก
15 kw
พลังงานทั้งหมด
22 kw
น้ําหนักเครื่องจักรทั้งหมด
23 ตัน
มิติรวม
6900 ((+2300) × 3000 ((+2300) × 2550 มม.
การตั้งค่า
PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 5PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 6
PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 7PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 8PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 9

ส่วนอาหารกระดาษ

1.เครื่องปรับขอบนําที่พัฒนาขึ้น สําหรับกระดาษกระดาษหนาและกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ
2.โต๊ะขนส่งที่มีม้วนพิมพ์ PU ที่กันสวม และล้อแปรงรับประกันความแม่นยําในการให้กระดาษ
3การวางด้านข้างและด้านหน้า รับประกันความแม่นยําของตําแหน่งแผ่น
4.งานตรวจพบกระดาษบิดและกระดาษสะสม และฟังก์ชันหยุดอัตโนมัติ:เมื่อเซนเซอร์ตรวจพบกระดาษบิดหรือสะสม ก่อนส่งไปยังส่วนพิมพ์แผ่น,เครื่องจะหยุด.
PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 10PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 11
PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 12PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 13PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 14
PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 15PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 16PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 17

ภาคพิมพ์เพลต

1.ร่างกายหลักนํามาใช้เหล็กยืดหยุ่นความแข็งแรงสูง QT500 กับกระบวนการการโยงพิเศษ.
2.มอเตอร์น้ํามันอัตโนมัติความดันสูงที่มีกรองและพัดลมเย็นรีไซเคิลน้ํามันเพื่อปรับน้ํามันส่วนสําคัญของเครื่องส่ง ((แกนคลัง, หนอนและเกียร์)และปั๊มน้ํามันอัตโนมัติมันทุกส่วนที่จําเป็น. ((เกียร์,โซ่, ฯลฯ)
3.ล้อเลื่อนขนาดใหญ่ที่มีลมพัดลม รับประกันความแม่นยําสูงเมื่อเครื่องทํางานความเร็วสูง
4.การออกแบบที่เป็นมิตรต่อมนุษย์สําหรับ die และแผ่นลวด ((เหล็กแมนแกน) การเปลี่ยน.กรอบ Die สามารถพลิกและล็อคทางอากาศ
5. เครื่องชี้แจงแคมความแม่นยําสูง เพื่อควบคุมสตาร์จับ เพื่อส่งกระดาษในตําแหน่งที่แม่นยํา
6.กริ๊ปเกอร์เหล็ก Ti-Al ความแข็งแรงสูง และโซ่ทนทานการสวมใส่สําหรับสตาร์กริ๊ปเกอร์
PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 18PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 19
PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 20PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 21PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 22

ภาคสตรีปเปอร์ (ไม่จํากัด)

1เครื่องสตรีปเปอร์ประกอบด้วยสามกรอบ ((กรอบด้านบน, กลาง, และด้านล่าง) ซึ่งสามารถดึงออกสําหรับการติดตั้งสตริปเปอร์
2.บาร์สตรีปเปอร์ที่มีสตริปปิน หรือแผ่นชาย-หญิงสําหรับการถอดขยะ
PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 23PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 24PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 25PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 26

ส่วนส่งเอกสาร

1อุปกรณ์ปรับตรงอัตโนมัติ เครื่องพัดลมข้างสองข้าง และแปรงผม รับประกันกระดาษสะสมอยู่ในสภาพดี ไม่ว่ากระดาษหนาหรือบาง
2อุปกรณ์ป้องกันการวิ่งเกิน:แผ่นเคลื่อนขึ้นด้วยแท่งจับ, เซ็นเซอร์ตรวจจับจะเริ่มต้นและเครื่องจะหยุด
3.อุปกรณ์ป้องกันโซ่จับ: เซ็นเซอร์ถูกเชื่อมต่อกับโซ่หลักเพื่อตรวจสอบความแน่นของโซ่ เมื่อตรวจพบว่ามันคล่อง เครื่องจะหยุด
4เครื่องส่งเอกสารแบบไม่หยุด
5.อุปกรณ์ใส่แท็ก ((1 ชุด) เพื่อบันทึกปริมาณแผ่น
PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 27PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 28

กล่องไฟฟ้าและระบบควบคุม

1การควบคุมอินเตอร์เฟซถูกบูรณาการ และการควบคุมสวิตช์ไฟฟ้าจํานวนมากถูกตั้งไว้ในจอทํางานที่ใช้งานง่ายและเข้าใจง่าย
2ระบบควบคุม PLC สามารถตรวจสอบสถานะการทํางานและทดสอบสถานะไม่ธรรมดาและบันทึกสถานะการทํางานโดยอัตโนมัติ
3.ฟังก์ชันวินิจฉัยปัญหาบนจอสัมผัส หากเกิดปัญหาใด ๆ คุณสามารถตรวจสอบจอสัมผัสเพื่อหามัน
4.ภาษาจีน,ภาษาอังกฤษหรือภาษาอื่นใด ((ไม่จํากัด) บนจอสัมผัส
5องค์ประกอบไฟฟ้าและวงจรไฟฟ้าตรงกับมาตรฐานความปลอดภัยของยุโรปและอเมริกา
การใช้งาน
PRY-1650V เครื่องตัดเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะมันพร้อมกับอุปกรณ์การให้อาหารกระดาษขัดขัดที่ก้าวหน้า.

PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 29
PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 30
PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 31
PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 32
PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 33
PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 34
PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 35PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 36PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 37
PRY-1650V เครื่องตัดพิมพ์แบบอัตโนมัติเต็ม 0.25 มิลลิเมตร ความแม่นยํา 38
Q1.คุณเป็นผู้ผลิตหรือเป็นบริษัทการค้า?
ตอบ: สํานักงานเซี่ยงไฮ่ของเราเป็นส่วนใหญ่ทําการส่งออกเรามีโรงงานของเราเองในเวนโจว จังหวัดเจเจียง
Q2.What คือการรับประกันเครื่องจักร?
A: หนึ่งปี หลังจากการรับประกัน เรายังคงให้การสนับสนุนทางเทคนิคกับผู้ซื้อในราคาถูก
Q3.What คือเวลาการผลิตในขณะที่การวางคําสั่ง?
A: ปกติประมาณ 10-20 วัน
Q4. เวลาในการจัดส่งคืออะไร?
A: 15-30 วันหลังจากฝาก
Q5. บริษัทของคุณสามารถจัดการการจัดส่งสําหรับลูกค้าได้หรือไม่?
ตอบ: ใช่ แค่บอกเราถึงท่าเรือปลายทาง หรือคอนเทนเนอร์เวย์ด
ถามที่ 6 กระเป๋าบรรจุของแข็งแรงไหม
ตอบ: ครับ ใช้บรรจุที่กันความชื้นและกันกระแทก ซึ่งเหมาะสําหรับการขนส่งทางถนนระยะไกลและสภาพอากาศหลากหลายชนิดมีคู่มือการบํารุงรักษาและการใช้งานครบครัน
Q7.How เกี่ยวกับการติดตั้งเครื่องจักรและการฝึก?
A: 1) เราให้การฝึกอบรมในโรงงานของเราฟรี;2) เราสามารถส่งเทคนิค (วิศวกร) ไปโรงงานของคุณสําหรับการติดตั้งและการฝึกอบรมคุณจะต้องจ่ายค่าโดยสารเครื่องบินไป-กลับ และค่าที่พัก บวกค่าธรรมเนียมของเทคนิคคนละ 100 ดอลลาร์/วัน
Q8.คุณมีเครื่องในคลังหรือไม่
A: สําหรับรุ่นมาตรฐาน เรามีจํานวนมากในคลังสําหรับรุ่นพิเศษ เราต้องการ 20-30 วันที่จะผลิตมันให้คุณ
Q9.คุณสามารถประกันคุณภาพของเครื่องจักรได้อย่างไร?
ตอบ: เครื่องแต่ละเครื่องจะทดสอบการทํางานอย่างน้อย 24 ชั่วโมงก่อนการจัดส่งเพื่อรับรองคุณภาพ
และในช่วงการรับประกัน เราจะให้อะไหล่ฟรี ถ้าเครื่องมีปัญหา
Q10. คุณตรวจสอบเครื่องจักรหรือทดสอบการทํางาน ก่อนการบรรจุ?
ตอบ: แน่นอนครับ เรามีฝ่ายคิวซี (QC) เพื่อแก้ไขความผิดพลาดของเครื่องจักรก่อนการบรรจุ
หากคุณต้องการใช้วัสดุเฉพาะเจาะจงในการทํางานทดสอบ คุณต้องจ่ายค่าใช้จ่ายของวัสดุ
Q11.วาระการชําระเงินคืออะไร?
A: T / T 30% ล่วงหน้า เงินที่เหลือจะจ่ายก่อนการจัดส่งเรายังยอมรับการชําระเงินโดยเวสต์ยูเนียน หรือ L/C ที่เห็น
Q12. คุณยอมรับการเยี่ยมโรงงานไหม?
ตอบ: ยินดีต้อนรับสู่การเยี่ยมชมของคุณ
Q13. คุณทํางานด้านการพิมพ์มากี่ปีแล้ว?
A: บริษัทในเซี่ยงไฮ้ ตั้งแต่ปี 2008 โรงงานมีอายุมากกว่า 25 ปี
Q14. คุณมีลูกค้ากี่คน?
ตอบ: เราขายเครื่องจักรของเราไปยัง ประเทศประมาณ 60 ประเทศเรามีเจ้าหน้าที่ในแอฟริกาใต้ มารอโก และอิตาลี
