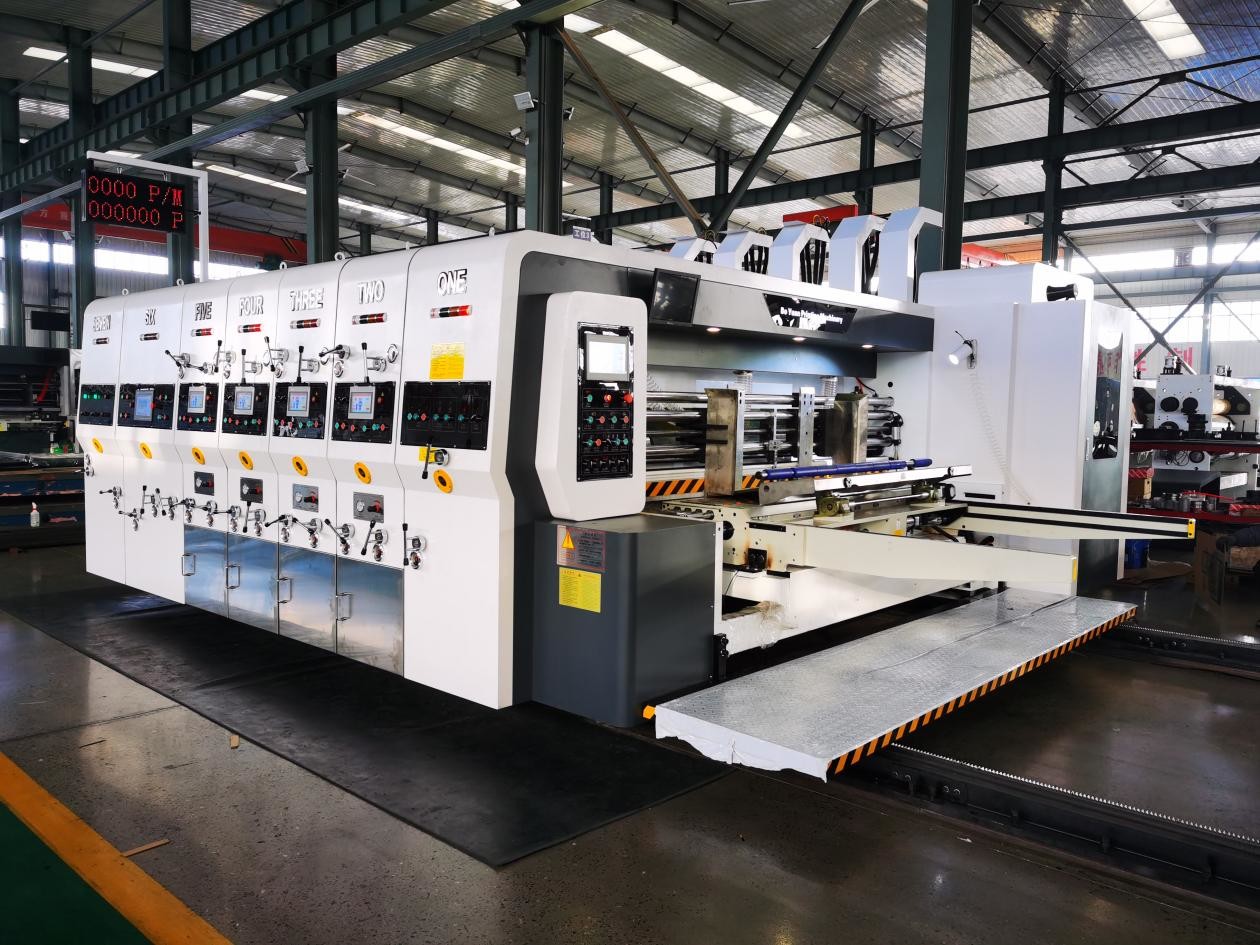

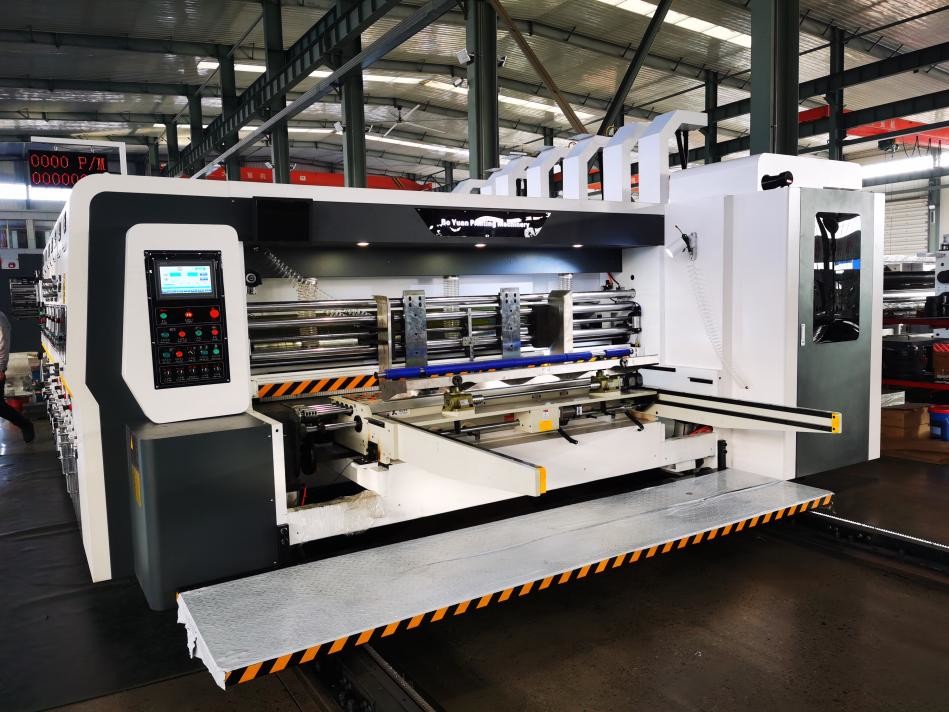

PRY-D1224 ความเร็วสูง อัตโนมัติเต็ม 4 สี Flexo การพิมพ์สล็อต

Model: PRY-D1224 Inside Width: 2400 mm
Design Speed: 230 pcs/min Working Speed: 120 ~ 180 pcs/min
Max Feeding Size: 1200 * 2100 mm Max Printing Size: 1200 * 1900 mm
Min Feeding Size: 400 * 700 mm Paper Board Thickness: 2 ~ 11 mm
Topping Precise: ≤ ± 0.5 mm Die Cutting Precise: ≤ ± 1.5 mm

PRY-D1224 ความเร็วสูง อัตโนมัติเต็ม 4 สี Flexo การพิมพ์สล็อต 0
PRY-D1224 เครื่องพิมพ์แบบ Flexo
PRY-D1224 ความเร็วสูง อัตโนมัติเต็ม 4 สี Flexo การพิมพ์สล็อต 1
ปริมาตรเทคนิค
PRY-D1224 เครื่องพิมพ์แบบ Flexo
รุ่น
PRY-D1224
ความกว้างภายใน
2400 มม.
ความเร็วในการออกแบบ
230 ชิ้น/นาที
ความเร็วในการทํางาน
120 ~ 180 ชิ้น/นาที
ขนาดการให้อาหารสูงสุด
1200 * 2100 มม.
ขนาดการพิมพ์สูงสุด
1200 * 1900 มม.
ขนาดการให้อาหาร
400 * 700 มม.
ความหนาของแผ่นกระดาษ
2 ~ 11 มิลลิเมตร
สูงสุดแม่น
≤ ± 0.5 มม.
ตัดแม่นยํา
≤ ± 1.5 มม
การตั้งค่า

I.หน่วยอาหาร

การแยกและรวมเครื่องจักร
การแยกแยกและรวมเครื่องจักรและแพลตฟอร์มผ่านการควบคุมไฟฟ้าเพิ่มเติมด้วยสัญญาณเตือนที่ระฆังติดต่อกันระหว่างการทํางานเพื่อรับประกันความปลอดภัยของคนทํางาน
แกนขนส่งที่มีเครือขัดเพื่อหลีกเลี่ยงความเสียหายของเครื่องมือที่เกิดจากการทํางานที่ผิดพลาด
อุปกรณ์ควบคุมปนูมาติกที่ประสาน; อุปกรณ์ป้องกันเครื่องขับเคลื่อนมอเตอร์หลัก
ระบบอาหารชั้นนํา
การลมลมช่วยให้อาหาร
ปริมาตรของอากาศสามารถปรับตามสภาพต่าง ๆ ของกระดาษบิดเพื่อให้แน่ใจว่าการให้อาหารเรียบร้อย; ((วาล์วควบคุมปริมาตรของอากาศ)
ตําแหน่งของเบฟเลอร์ข้างและกล่องเบฟเลอร์หลังถูกปรับโดยการควบคุมไฟฟ้า (จํานวน) ด้วยการปรับระยะเบฟเลอร์นําด้วยมืออุปกรณ์ปนิวเมติก flapping ถูกติดตั้งหนึ่งของด้าน baffles;
ตารางอาหาร การตั้งค่าและแสดงปริมาณกระดาษ
อุปกรณ์ถอนฝุ่น
อุปกรณ์ดึงฝุ่นอากาศด้านบนที่มีแปรงติดตั้งบนช่องสูบออก เพื่อกําจัดสิ่งสกปรกบนพื้นผิวพิมพ์ของกระดาษในส่วนมากเพื่อปรับปรุงคุณภาพการพิมพ์
รอลเลอร์อาหาร
กว้างของม้วนอาหารด้านบน 86 มิลลิเมตรที่มีแหวนอาหารสามแหวน,เคลือบด้วยโครมแข็งและผิวบด;
กว้างของม้วนอาหารด้านล่างคือ 155 มิลลิเมตร ท่อเหล็กไร้รอยถูกเคลือบด้วยโครมและผิวบด
ระยะเวลาการให้อาหารม้วนถูกปรับโดยการควบคุมด้วยมือ
อุปกรณ์การลดอัตโนมัติ
อัตโนมัติ 0 ระหว่างหน่วยอาหาร,การพิมพ์และ sloting
โดยเฉลี่ยแล้ว กระดาษพับใช้อุปกรณ์ลดอัตโนมัติ หลังจากพยายามพิมพ์สองครั้งแล้ว สามารถปรับให้ถูกต้อง เพื่อลดการทิ้งกระดาษ
PRY-D1224 ความเร็วสูง อัตโนมัติเต็ม 4 สี Flexo การพิมพ์สล็อต 2PRY-D1224 ความเร็วสูง อัตโนมัติเต็ม 4 สี Flexo การพิมพ์สล็อต 3

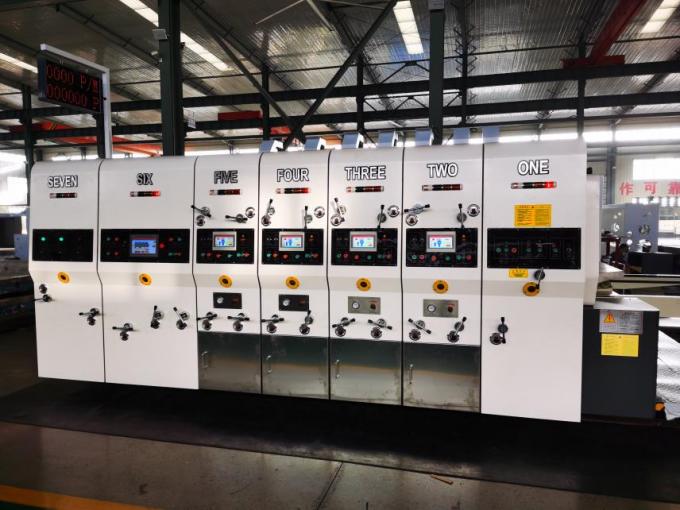

II.หน่วยพิมพ์ (4 ส่วน)

รอลเลอร์พิมพ์
กว้างภายนอกคือ ¢400mm
ท่อเหล็กเคลือบด้วยโครมแข็งและผิวบด
การรักษาโดยการปรับสมดุลเพื่อให้เกิดความมั่นคงในการทํางาน
ล้อเรทเช็ท แอ็กซ์แผ่นคงที่
โครงการบอร์ดครบวงจรและสลักบอร์ด
โครงการพิมพ์การบรรจุและถอน เครื่องควบคุมไฟฟ้า CW/CCW ล้อด้วยสวิทช์เท้า
การเคลื่อนไหวแนวราบควบคุมโดยการปรับจํานวนไฟฟ้า 10 มม.
เครื่องพิมพ์
กว้างภายนอกคือ ¢188mm ผลิตจากท่อเหล็กเคลือบด้วยโครมแข็งและผิวบด
การรักษาโดยการปรับสมดุลเพื่อให้เกิดความมั่นคงในการทํางาน
ระยะระหว่างม้วนเครื่องพิมพ์และม้วนความดัน ปรับด้วยการควบคุมด้วยมือ
รอลเลอร์อาหาร
โรลเลอร์ด้านบน:ท่อเหล็กหนาเส้นกลางภายนอก 86 มม พร้อมแหวนอาหารสาม;
ดาวนอลลาร์:ท่อเหล็กหนาเส้นกลางภายนอก 156 มม,เคลือบด้วยโครมแข็งและผิวบด
ระยะเวลารอลเลอร์อาหารถูกปรับโดยการควบคุมด้วยมือ (หรือไฟฟ้า)
PRY-D1224 ความเร็วสูง อัตโนมัติเต็ม 4 สี Flexo การพิมพ์สล็อต 4

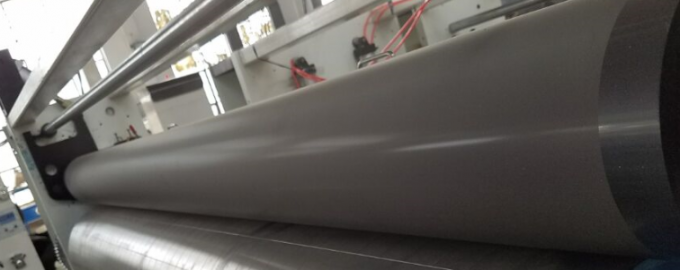

รอลเลอร์แอนิล็อกซ์เซรามิก (กลุ่มที่ 4)
ด้านผิวของท่อเหล็กไร้ผิวผนังหนาคุณภาพสูง ที่เคลือบด้วยการบดเซรามิก การ grave laser anilox
รักษาด้วยการแก้ไขความสมดุล
การพิมพ์เครือข่ายม้วนเซรามิก ประเภทหกมุมเปิดประเภทไม่ง่ายที่จะติดต่อง่ายในการบํารุงรักษา
โรลเลอร์เซรามิกมากกว่าการพิมพ์โรลเลอร์เหล็ก สวยงาม ทนทานการสวมใส่อายุการใช้งานยาว
อุปกรณ์ยกอัตโนมัติชนิดความดันของอากาศสําหรับระบบอาหารกระดาษกระดาษ
โรลเลอร์ของชนิดสับสลัด overrunning,ink,ink ล้างสะดวกมาก
PRY-D1224 ความเร็วสูง อัตโนมัติเต็ม 4 สี Flexo การพิมพ์สล็อต 5

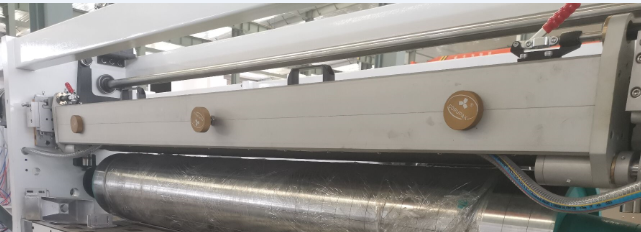

ระบบหมึกอัตโนมัติ Doctor Blade ปิด (4 กลุ่ม)
การใช้พลังงานปั๊มปนิวเมติกในการฟื้นฟูเฉพาะในช่องคลุมของใบหมอ เพื่อให้เกิดการฟื้นฟูอย่างรวดเร็ว
การติดตั้งเล็บแพทย์ที่พิเศษ เล็บเปลี่ยนที่สะดวก,การตั้งตําแหน่งที่แม่นยํา เพื่อรักษาผลหมึกเล็บที่ดีที่สุด
การตั้งตําแหน่งแบบนิวเมติก การชดเชยการใช้ของมีดมีดแพทย์
โพลิเมอร์ แลกเปลือก ลูกค้าเลือก
การวางตําแหน่ง,การแยกแยกและการเปลี่ยนใบมีดแบบ clamping แบบกลไกสะดวกมากขึ้น
การใช้หมึกบล็อคคู่ เพื่อให้หมึกไม่รั่วที่จะกลายเป็นไปได้
โครงสร้างการปรับระยะ
โครงสร้างเกียร์ดาว
ขั้นตอนการพิมพ์ใช้ PLC การควบคุมจอสัมผัสและการปรับอินเวอร์เตอร์เลขไฟฟ้า 360 °
การวางตําแหน่งใหม่โดยอัตโนมัติหลังจากล้างแบบพิมพ์ระหว่างการพิมพ์
การ กระจาย หมึก น้ํา
ปั๊มน้ําอากาศ diaphragm ทําให้การจัดส่งหมึกที่มั่นคงและการใช้งานและการบํารุงรักษาที่ง่าย
สกรีนกรองน้ํามันสามารถกรองสิ่งสกปรก
อุปกรณ์ในการปรับระยะการพิมพ์
โครงสร้างเบรคกระบอก
ระหว่างการแยกและรวมเครื่องจักรหรือระยะการปรับ โครงสร้างเบรคจํากัดการทํางานของเครื่องจักรเพื่อรักษาตําแหน่งเกียร์ไม่เปลี่ยนแปลง

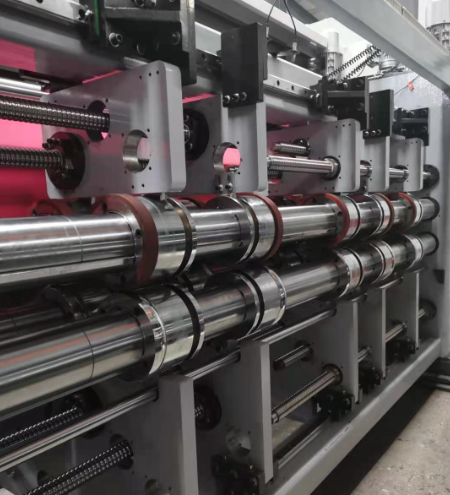

III.หน่วยสล็อต

อุปกรณ์บด
การเคลื่อนไหวที่มั่นคง
การรักษาด้วยการปรับสมดุลเพื่อให้เกิดการทํางานที่มั่นคง
วงจรระยะระยะระยะม้วน creasing ใช้การปรับด้วยมือ (PLC) ในช่วงที่ปรับได้จาก 0 ถึง 12 มม.
โครงสร้างการปรับระดับแนวราบของตัวถือมีดสล็อต
กว้างของแกนเคลือบด้วยโครมแข็งและผิวบดที่มีการเคลื่อนไหวที่มั่นคง
ความกว้างของสล็อตถึง 14 มิลลิเมตร
มีดสล็อตสแตนเลสที่บดเป็นรูปร่างเกียร์หลังจากการรักษาด้วยความร้อนมีความแข็งแรงและความแข็งแรงที่ดี
มีดตัดใบเหล็กสแตนเลสสองใบหลังจากการรักษาความร้อนด้วยขอบคมสามารถให้ความแม่นยําสูง
มีดสล็อตแบบโค้ง ทําให้สล็อตกระดาษคาร์ตันเรียบร้อยและสวยงาม
จุดที่เคลื่อนไหวระดับราบของตัวถือมีดสล็อตและม้วนเล็บถูกควบคุมโดย PLC
8 โครงสร้างสกรูสตาร์เพื่อให้แน่ใจว่าการเคลื่อนที่ระดับขอบแม่นยํา
โครงสร้างการปรับระยะสล็อต
โครงสร้างเกียร์ดาว
ระยะสล็อตต์ ใช้ PLC การควบคุมจอสัมผัส และการปรับจํานวนไฟฟ้า 360 °
สวิทช์ควบคุมการทํางาน
แผนควบคุมพร้อมกับจอสัมผัสขนาด 10 นิ้ว สามารถควบคุมหน่วยอาหาร พิมพ์ และสล็อตด้วยการทํางานที่สะดวก
PRY-D1224 ความเร็วสูง อัตโนมัติเต็ม 4 สี Flexo การพิมพ์สล็อต 6PRY-D1224 ความเร็วสูง อัตโนมัติเต็ม 4 สี Flexo การพิมพ์สล็อต 7

IV.หน่วยตัดหมึก (สามารถเลือก Slotter ติด)

รอลเลอร์ตัดแบบดับ
ผลิตจากวัสดุการพิมพ์เหล็ก และเคลือบด้วยโครมแข็งและผิวบด
การรักษาด้วยการปรับสมดุลเพื่อปรับปรุงความมั่นคงในการเดิน
ระยะเวลาการสกรูที่คงที่บนเครื่องตัดกรวยเป็น 100 mm
ความสูงของเครื่องตัดกรวยที่เหมาะสมคือ 25.4 mm
โคลเลอร์หมอน
วัสดุการพิมพ์เหล็กถูกเคลือบด้วยโครมแข็งและผิวบด
การปรับสมดุลเพิ่มความมั่นคงในการขับเคลื่อน
การปรับระยะเวลาด้วยมือด้วยม้วนตัดกรอง
ความหนาของหมอนถึง 9 มิลลิเมตร ความกว้าง 250 มิลลิเมตร
อุปกรณ์เคลื่อนย้ายกลที่มีระยะเคลื่อนย้ายแนวราบ 40 มม.
โครงสร้างการปรับระยะ
โครงสร้างเกียร์ดาว
ระยะการตัดแบบดับถูกควบคุมโดย PLC การควบคุมจอสัมผัสและการปรับจํานวนไฟฟ้า 360 °
การปรับระยะ
ระยะอาหารถูกปรับด้วยการควบคุมด้วยมือ
ระยะระหว่างลูกม้วนคูชั่นและลูกม้วนการตัดกรวยถูกปรับด้วยการควบคุมไฟฟ้า
PRY-D1224 ความเร็วสูง อัตโนมัติเต็ม 4 สี Flexo การพิมพ์สล็อต 8
ขนาดตัวให้อาหารสูงสุด
2500 มม.
พลังงานเครื่องยนต์หลัก
3.0 kw
พลังงานเครื่องยนต์
1.5 kw
น้ําหนัก
3 ~ 4 T
มิติภายนอก
6500 * 3000 * 3200 มม.

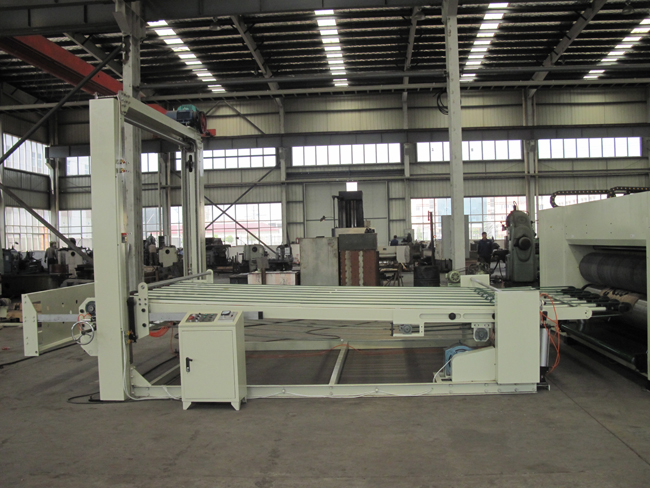

เครื่อง V.Stacker

แขนวางแผ่น
ตัวเลือกสําหรับการทํางานด้วยมือหรืออัตโนมัติ
การปรับความยืดหยุ่นอิสระของเข็มขัดขนส่งของแขนวางแผ่นไม่จํากัดด้วยความยาวเท่ากันของเข็มขัด
การยกเครื่อง
พวกเขาถูกขังด้วยโซ่อันรุนแรง
ความสูงของค้อนคือ 1600 mm
เครื่องยกเครื่องยนต์การส่งเพิ่มขึ้นกับเบรค ทําให้ตําแหน่งคงที่ของเตียงเครื่องยนต์โดยไม่ต้องเลื่อน
เพิ่มด้วยอุปกรณ์ความปลอดภัยเพื่อควบคุมการยกเครื่องจักรและมั่นคงผู้ทํางาน
เข็มขัดปีนที่มีพื้นผิวผูกรัดป้องกันการเลื่อนกระดาษ
การวางแผ่น
ปนูเมติกแผ่นวาง baffle อัตโนมัติยื่นเพื่อรับและสนับสนุนกระดาษกระดาษเมื่อกระดาษกระดาษสะสมถึงความสูงที่กําหนดไว้
※ตําแหน่งเบฟล์หลังปรับด้วยการควบคุมด้วยมือ
PRY-D1224 ความเร็วสูง อัตโนมัติเต็ม 4 สี Flexo การพิมพ์สล็อต 9
PRY-D1224 ความเร็วสูง อัตโนมัติเต็ม 4 สี Flexo การพิมพ์สล็อต 10
PRY-D1224 ความเร็วสูง อัตโนมัติเต็ม 4 สี Flexo การพิมพ์สล็อต 11
PRY-D1224 ความเร็วสูง อัตโนมัติเต็ม 4 สี Flexo การพิมพ์สล็อต 12
PRY-D1224 ความเร็วสูง อัตโนมัติเต็ม 4 สี Flexo การพิมพ์สล็อต 13
PRY-D1224 ความเร็วสูง อัตโนมัติเต็ม 4 สี Flexo การพิมพ์สล็อต 14
PRY-D1224 ความเร็วสูง อัตโนมัติเต็ม 4 สี Flexo การพิมพ์สล็อต 15
PRY-D1224 ความเร็วสูง อัตโนมัติเต็ม 4 สี Flexo การพิมพ์สล็อต 16
Q1.คุณเป็นผู้ผลิตหรือเป็นบริษัทการค้า?
ตอบ: สํานักงานเซี่ยงไฮ่ของเราเป็นส่วนใหญ่ทําการส่งออกเรามีโรงงานของเราเองในเวนโจว จังหวัดเจเจียง
Q2.What คือการรับประกันเครื่องจักร?
A: หนึ่งปี หลังจากการรับประกัน เรายังคงให้การสนับสนุนทางเทคนิคกับผู้ซื้อในราคาถูก
Q3.What คือเวลาการผลิตในขณะที่การวางคําสั่ง?
A: ปกติประมาณ 10-20 วัน
Q4. เวลาในการจัดส่งคืออะไร?
A: 15-30 วันหลังจากฝาก
Q5. บริษัทของคุณสามารถจัดการการจัดส่งสําหรับลูกค้าได้หรือไม่?
ตอบ: ใช่ แค่บอกเราถึงท่าเรือปลายทาง หรือคอนเทนเนอร์เวย์ด
ถามที่ 6 กระเป๋าบรรจุของแข็งแรงไหม
ตอบ: ครับ ใช้บรรจุที่กันความชื้นและกันกระแทก ซึ่งเหมาะสําหรับการขนส่งทางถนนระยะไกลและสภาพอากาศหลายชนิดมีคู่มือการบํารุงรักษาและการใช้งานครบครัน
Q7.How เกี่ยวกับการติดตั้งเครื่องจักรและการฝึก?
A: 1) เราให้การฝึกอบรมในโรงงานของเราฟรี;2) เราสามารถส่งเทคนิค (วิศวกร) ไปโรงงานของคุณสําหรับการติดตั้งและการฝึกอบรมคุณจะต้องจ่ายค่าโดยสารเครื่องบินไป-กลับ และค่าที่พัก บวกค่าธรรมเนียมของเทคนิคคนละ 100 ดอลลาร์/วัน
Q8.คุณมีเครื่องในคลังหรือไม่
A: สําหรับรุ่นมาตรฐาน เรามีจํานวนมากในคลังสําหรับรุ่นพิเศษ เราต้องการ 20-30 วันที่จะผลิตมันให้คุณ
Q9.คุณสามารถประกันคุณภาพของเครื่องจักรได้อย่างไร?
ตอบ: เครื่องแต่ละเครื่องจะทดสอบการทํางานอย่างน้อย 24 ชั่วโมงก่อนการจัดส่งเพื่อรับรองคุณภาพและในช่วงการรับประกัน เราจะให้อะไหล่ฟรี ถ้าเครื่องมีปัญหา
Q10. คุณตรวจสอบเครื่องจักรหรือทดสอบการทํางาน ก่อนการบรรจุ?
ตอบ: แน่นอนครับ เรามีฝ่ายคิวซี (QC) เพื่อแก้ไขความผิดพลาดของเครื่องจักรก่อนการบรรจุหากคุณต้องการใช้วัสดุเฉพาะเจาะจงในการทํางานทดสอบ คุณต้องจ่ายค่าใช้จ่ายของวัสดุ
Q11.วาระการชําระเงินคืออะไร?
A: T / T 30% ล่วงหน้า เงินที่เหลือจะจ่ายก่อนการจัดส่งเรายังยอมรับการชําระเงินโดยเวสต์ยูเนียน หรือ L/C ที่เห็น
Q12. คุณยอมรับการเยี่ยมโรงงานไหม?
ตอบ: ยินดีต้อนรับสู่การเยี่ยมชมของคุณ
Q13. คุณทํางานด้านการพิมพ์มากี่ปีแล้ว?
A: บริษัทในเซี่ยงไฮ้ ตั้งแต่ปี 2008 โรงงานมีอายุมากกว่า 25 ปี
Q14. คุณมีลูกค้ากี่คน?
ตอบ: เราขายเครื่องจักรของเราไปยัง ประเทศประมาณ 60 ประเทศเรามีเจ้าหน้าที่ในแอฟริกาใต้ มารอโก และอิตาลี
